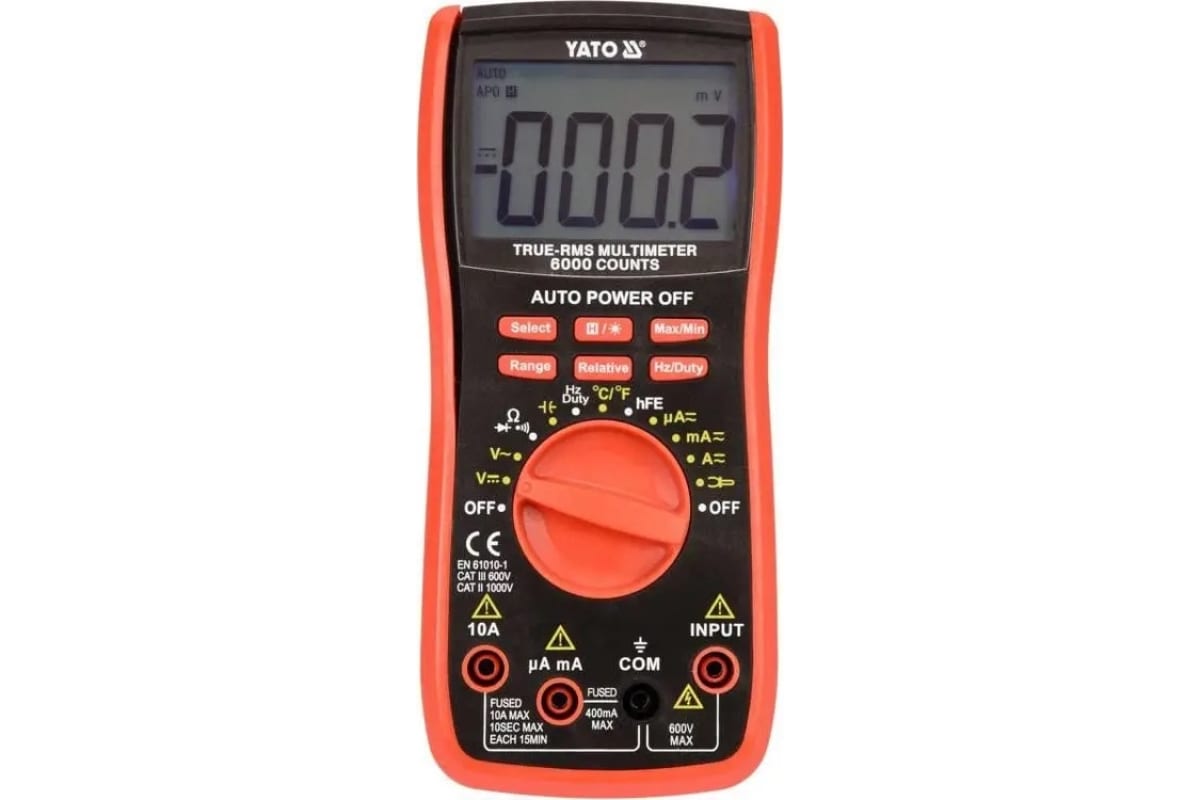

Универсальный цифровой измеритель YATO YT-73085

Универсальный измеритель YT-73085 с функцией TRUE RMS и автоматическим диапазоном для каждого измерения позволяет выполнять базовые и расширенные электрические измерения.

Помимо скорости работы его несомненным преимуществом является возможность использования дополнительного аксессуара в виде измерительных клещей, например YT-73090, для измерения токов больших значений.

Основные измерения:

• Измерение переменного напряжения: AC 0-600 В, TRUE RMS;
• Измерение напряжения постоянного тока: 0-600 В постоянного тока;
• Измерение переменного тока: AC 0-10 A, TRUE RMS;
• Измерение постоянного тока: постоянный ток 0-10 А;
• Измерение сопротивления: 0-60 МОм;
• Тестовый диод: I F 0.8 мА, U R 3.3 В;
• Проверка непрерывности: 0-100 Ом.

Дополнительные измерения:

• Измерение емкости: 0-60 мФ;
• Измерение частоты: 0-10 МГц;
• Измерение температуры: от -40 до 1370°C;
• Измерение рабочего цикла: 0.1-99%;
• Тест транзистора hFe: 0-1000, съемный измерительный адаптер.

Пример определения точности измерения напряжения переменного тока. Расчеты для результата измерения: 235 В:

• Точность измерения измерителя YT-73085 для этого диапазона составляет: ±(1%+8), разрешение 0.1 В;
• Формула расчета погрешности измерения: (результат измерения x 1%) + 8 x разрешение;
• Расчет: (235 х 1%) + 8 х 0.1 = 2.35 + 0.8 = 3.15 В.

Фактический результат с учетом погрешности измерения для показания 235 В = 235 ± 3.15 В:

• Результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12 В = 12 ± 0.126 В.
• Результат с учетом погрешности измерения для показания измерения силы переменного тока: 8 А = 8 ± 0.3 А.

Таблицу с разрешением и точностью для данного измерения можно найти в инструкции по эксплуатации.

Режимы:

• TRUE RMS - счетчик с этой функцией вычисляет реальное среднеквадратичное значение переменного тока и напряжения как для синусоидальной, так и для несинусоидальной формы волны. Прибор сначала измеряет фактическое значение синусоиды через несколько временных интервалов → затем возводит результаты измерений в квадрат → суммирует их → вычисляет среднее значение → и, наконец, возводит результат среднего в квадрат. Результатом измерения является реальное среднеквадратичное значение напряжения/тока переменного тока даже для искаженной синусоиды или прямоугольной волны;
• АВТО - автоматическая настройка диапазона измерений. При измерении неизвестных величин измерителем с ручным изменением диапазона с помощью ручки измерения следует производить последовательно от наибольшего диапазона к диапазону, дающему наиболее точный результат, - в противном случае вы рискуете повредить прибор. Однако в случае мультиметра с функцией AUTO достаточно провести одно измерение, и мультиметр автоматически найдет оптимальный диапазон. По умолчанию счетчик запускается в режиме AUTO;
• ДИАПАЗОН - ручное изменение диапазона измерения. Полезная функция при проверке многих одинаковых компонентов с известным значением, например, ряда резисторов. Ручная установка диапазона значительно сократит время таких измерений;
• ВЫБОР - изменение режима измерения, например, переход от измерения сопротивления к проверке диодов или проверке целостности цепи;
• ОТНОСИТЕЛЬНЫЙ - использование этой функции во время измерения сбросит дисплей и примет значение, отображаемое перед дисплеем, в качестве опорного уровня. Следующее измерение покажет разницу между измеренным значением и сохраненным эталонным значением;
• HZ/Duty - кнопка при установке ручки в положение измерения частоты изменит настройки на скважность/измерение скважности;
• DATA HOLD [H] - сохранение текущего измеренного значения на дисплее;
• MAX/MIN - сохранение максимального или минимального значения текущего измерения на дисплее.

• ЖК-дисплей, максимальный отображаемый балл: 5999.
• Подсветка экрана.
• Звуковой сигнал при проверке целостности цепи на сопротивление ниже 50 Ом.
• Тесты диодов и прозвонки можно включить отдельно.
• В комплект входят тестовые щупы, щуп для измерения температуры, адаптер для проверки транзисторов.
• Конструкция с защитой от перегрузки.
• Корпус из АБС пластика + т.н. чехол, т.е. резиновый кожух, защищающий счетчик от механических повреждений.
• Магнитная подвеска позволяет прикрепить счетчик к металлической поверхности, например, к капоту автомобиля.
• Автоматическое отключение счетчика через 15 минут.
• Индикатор низкого заряда батареи.
• Источник питания: батарея 9В (6F22).
