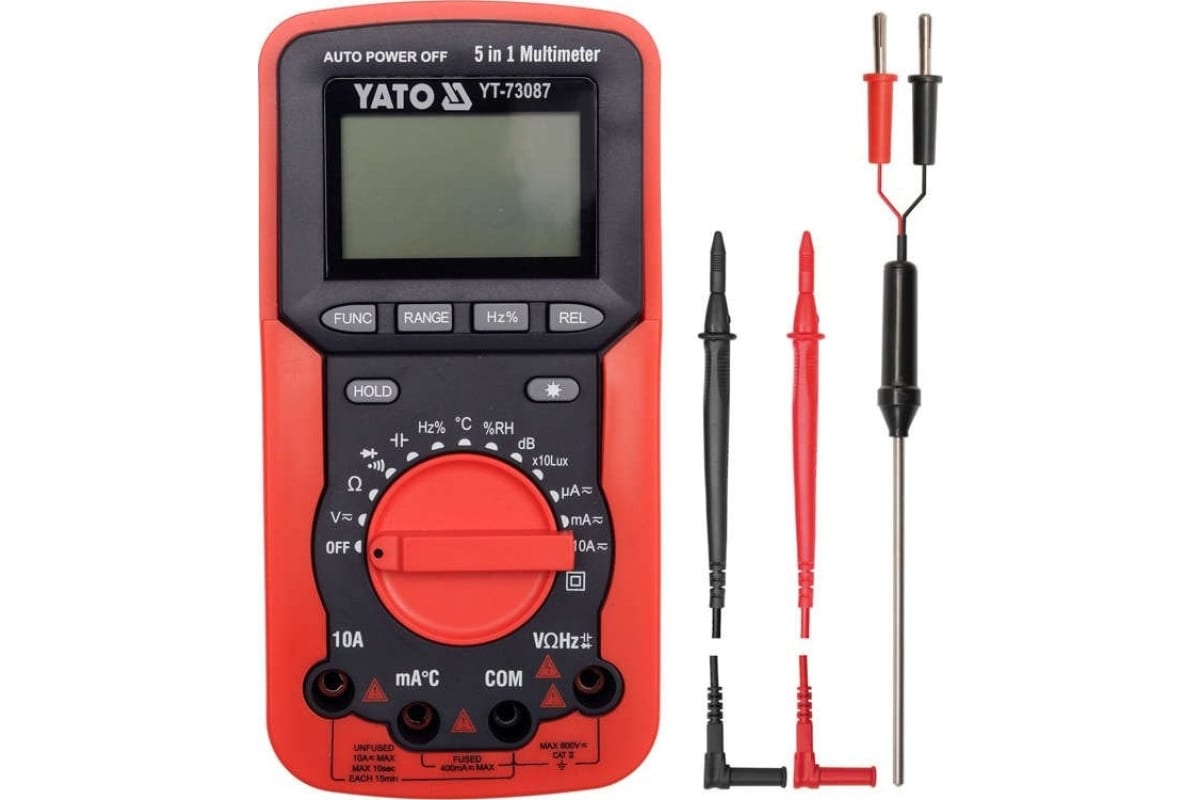

Универсальный счетчик YT-73087 с автоматическим диапазоном для каждого измерения – продукт, объединяющий возможности пяти отдельных приборов. В дополнение к базовым и расширенным электрическим измерениям мультиметр может измерять влажность воздуха, температуру окружающей среды и, например, жидкости или кабеля с помощью прилагаемых измерительных щупов, интенсивность звука в децибелах и интенсивность света в люксах. Все эти функции позволяют оценивать качество работы электроприборов в гораздо большей степени, чем традиционные электросчетчики. Мы можем проверить количество света, излучаемого лампочкой, эффективность звуковой системы. Мы также можем проверить, подходят ли условия для работы электрических устройств (влажность и температура).
Основные измерения
- измерение переменного напряжения: 0-300 В переменного тока

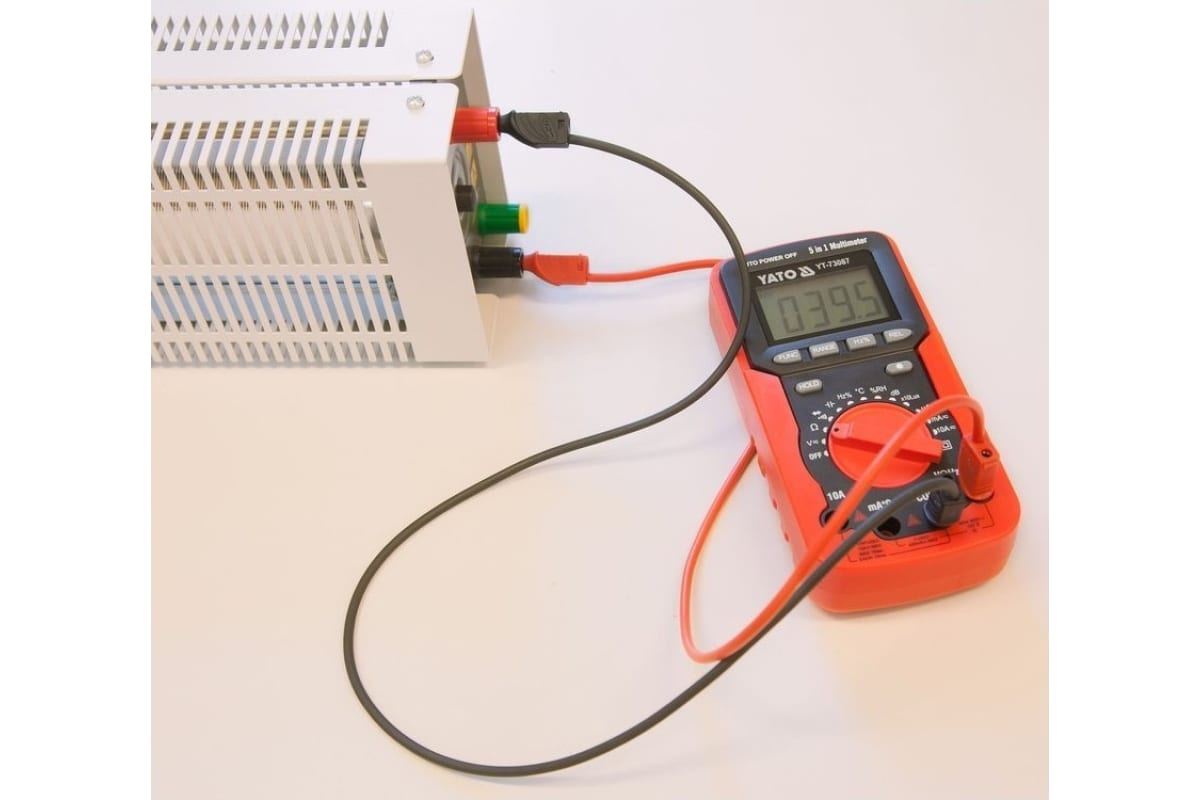

- Измерение напряжения постоянного тока: 0-300 В постоянного тока
- Измерение переменного тока: переменный ток 0-10A
- Измерение постоянного тока: постоянный ток 0-10 А
- измерение сопротивления: 0-40 МОм
- проверка диодов: I F 1 мА, U R 1,5 В
- проверка непрерывности: 0-50 Ом
Дополнительные измерения

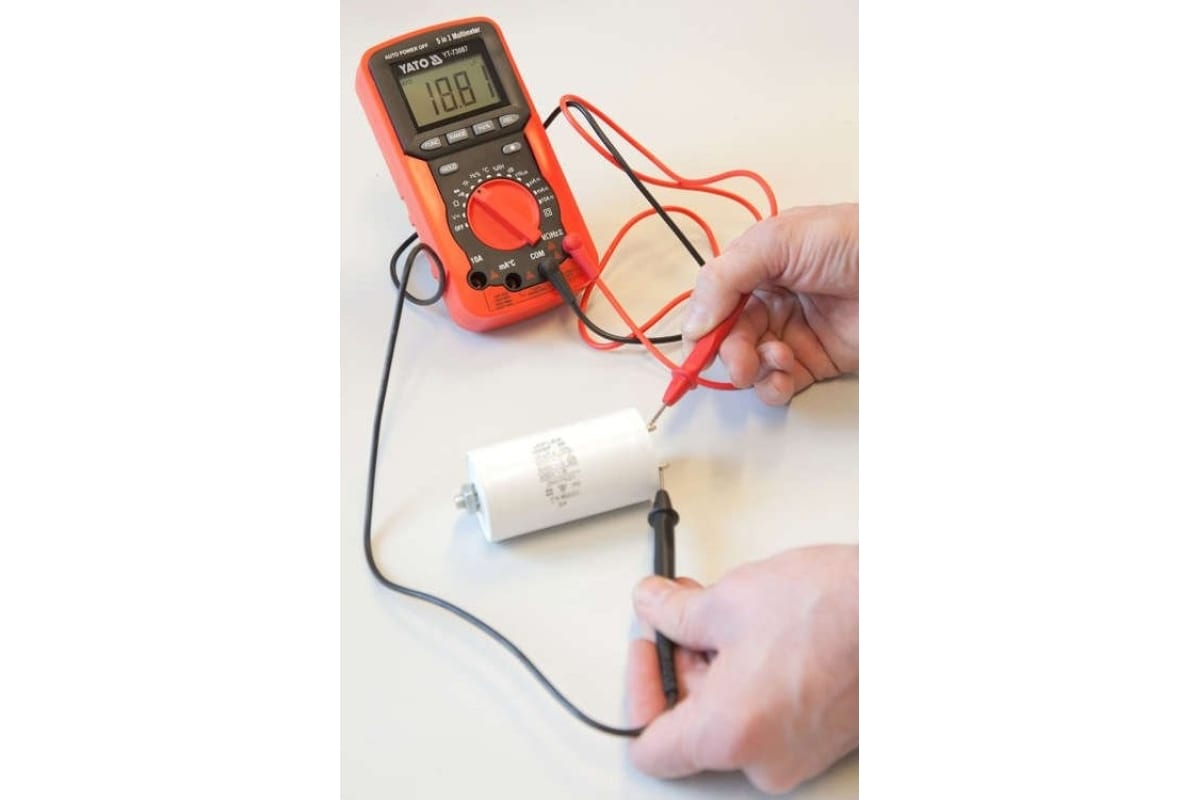

- измерение емкости конденсатора: 0-100 мкФ
- измерение частоты: 0-200 кГц
- измерение температуры: от -20 до 1000 ° C
- измерение коэффициента заполнения: 5-95%
- измерение относительной влажности: 30-90% относительной влажности
- измерение силы звука: 35-100 дБ
- измерение интенсивности света: 0-40000 люкс
Точность измерений
Пример определения точности измерения переменного напряжения. Расчет результата измерения: 235 В
- Точность измерения измерителя YT-73087 для этого диапазона составляет: ±(1,0%+5), разрешение 0,1В
- формула расчета погрешности измерения: (результат измерения x 1,0%) + 5 x разрешение
- расчет: (235 х 1,0%) + 5 х 0,1 = 2,35 + 0,5 = 2,85 В
Результат с учетом погрешности измерения для показания 235В = 235±2,85В*
- результат с учетом погрешности измерения для индикации измерения постоянного напряжения: 12В = 12±0,126В
- результат с учетом погрешности измерения для индикации силы переменного тока: 8А = 8 ± 0,34А *
Таблицу с разрешением и точностью для данного измерения можно найти в руководстве пользователя.
* Измеритель YT-73087 не имеет функции измерения истинного среднеквадратичного значения, поэтому приведенный выше результат представляет собой реальное среднеквадратичное значение напряжения переменного тока только для правильной синусоидальной формы волны.
Встроенные функции
- AUTO - автоматическая настройка диапазона измерения. Если вы измеряете неизвестные значения ручным маховиком, делайте измерения последовательно от наибольшего диапазона до диапазона, дающего наиболее точный результат, иначе вы рискуете повредить прибор. Однако в случае мультиметра с функцией AUTO достаточно провести одно измерение, и мультиметр автоматически найдет оптимальный диапазон. По умолчанию счетчик запускается в режиме AUTO.
- ДИАПАЗОН - ручное изменение диапазона измерения. Полезная функция при проверке многих одинаковых компонентов с известным значением, например, ряда резисторов. Ручная установка диапазона значительно сократит время таких измерений
- FUNC - изменение режима измерения, например, с измерения переменного напряжения на постоянное, переключение проверки диодов на проверку целостности цепи
- REL - использование этой функции во время измерения обнулит дисплей и примет значение, отображаемое перед дисплеем, в качестве опорного уровня. Следующее измерение покажет разницу между измеренным значением и сохраненным эталонным значением.
- HZ% - когда ручка настроена на измерение частоты, кнопка изменит настройки на скважность / измерение скважности
- DATA HOLD - сохранение текущего измеренного значения на дисплее
- ЖК-дисплей, максимальный отображаемый результат: 3999
- подсветка экрана
- акустический сигнал при проверке целостности цепи на сопротивление ниже 50 Ом
- проверка диодов и прозвонка цепи могут быть включены отдельно

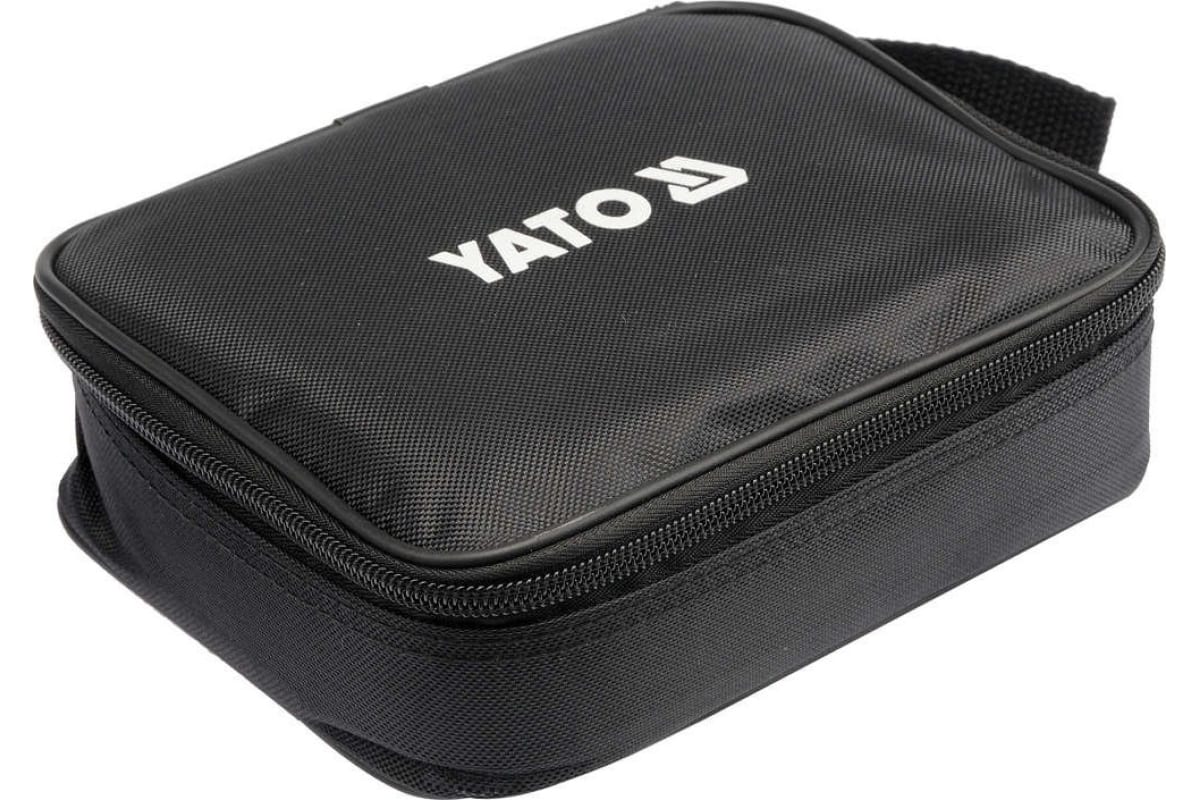

- в комплект входят измерительные щупы, температурный щуп и чехол
- конструкция с защитой от перегрузки
- корпус из АБС пластика + т.н. чехол, т.е. резиновый кожух, защищающий счетчик от механических повреждений
- автоматическое отключение счетчика
- индикатор низкого заряда батареи
- питание: батарея 9В (6F22)
